破碎機料斗與進料方式的設計

破碎機料斗的設計

料斗是裝盛壓縮垃圾的容器，由于承受一定的壓力，其設計要求是要保證足夠的強度，以免壓力過大將其壓壞，而且由于垃圾具有腐蝕性，料斗還要具有防腐作用，料斗采用10mm厚的45號鋼材加工制造，料斗內部用防銹漆進行涂刷。

破碎機進料方式的設計

一般破碎機可設計成臥式(水平進料)和立式(垂直進料)兩種，垂直上部進料時，物料依靠自重也具有一定的壓縮作用。因此，選擇垂直進料方式。在專業領域破碎機還有兩種進料方式，一種是中心進料屬于傳統型，另一種是中心進料伴隨環型瀑落進料是新型進料方式。

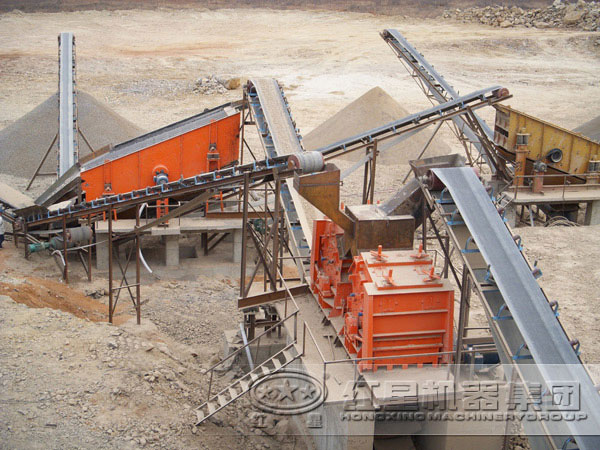

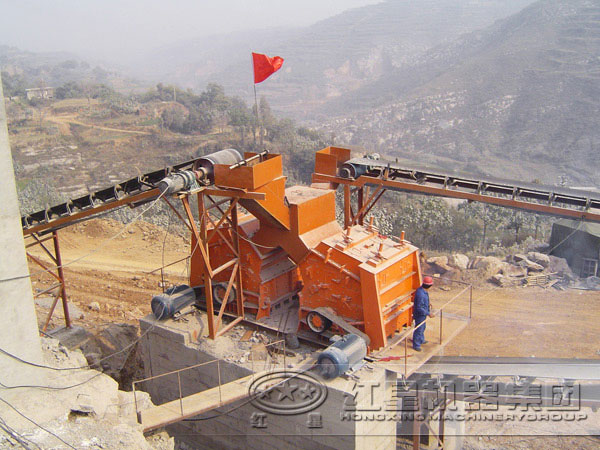

破碎客戶現場

中心進料：經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速?gòu)钠扑闄C(jī)甩輪內射出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層(石打石)或反擊塊(石打鐵)上，被反彈斜向上沖擊到制砂機渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由破碎機下部的排料口排出。

中心進料伴隨環型瀑落進料：物料落入破碎機進料斗，在經環形孔落下，被分料板分成兩股料，一股經破碎機分料盤進入高速旋轉的甩輪，另一股從分料盤四周落下。進入甩輪的物料，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速?gòu)乃唭?nèi)射出，首先同由破碎機分料器四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，被物料襯層反彈，斜向上沖擊到破碎機渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從破碎機葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內收到兩次至多次幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由破碎機下部排料口排出。
